WoundSIM

Kompozit Sargılı Basınçlı Kapların Tasarımı, Simülasyonu ve Optimizasyonu Aracı

S VERTICAL, Dassault Systèmes SIMULIA Partner H2 Depolama Sistemleri tasarımı konusunda uzmanlaşmış bir çözüm sağlayıcı şirkettir. S VERTICAL, sayısal simülasyon ile yalnızca üretkenliğinizi artırmaya odaklanan açık ve özlü simülasyon araçlarını bir araya getirmeye yardımcı olur.

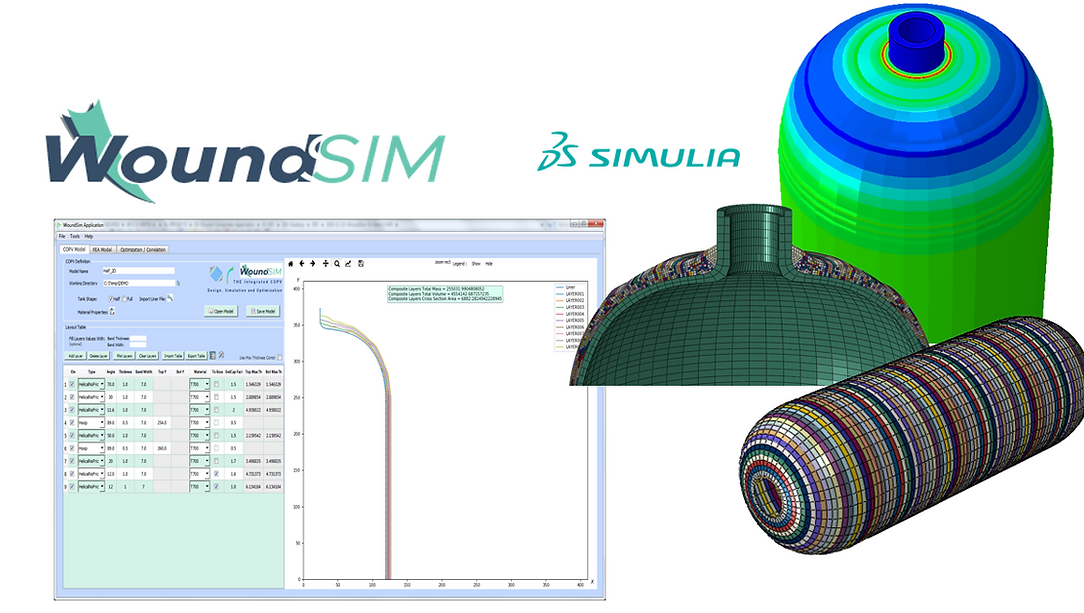

WoundSim, filaman sargılı basınçlı kaplar tasarlamak, simüle etmek ve optimize etmek için tasarlanmış bir yazılımdır. Kompozit basınçlı kaplarda 10 yıldan fazla deneyime sahip güçlü WoundSim geliştiricileri ve makine mühendisleri, COPV'lerin (kompozit sargılı basınçlı kapların) tasarımı ve simülasyonu sırasında ortaya çıkan birçok zorluğu ve karmaşıklığı ele alarak basit, hızlı ve COPV'ler için tasarım sürecini büyük ölçüde kolaylaştıran bir araçtır. Dassault Systèmes SIMULIA Abaqus Unified FEA ile tamamen uyumlu olan WoundSim, destek, bakım ve geliştirmeler için uzun vadeli bir çözüm sunar.

WoundSim, SIMULIA markası tarafından geliştirilen WCM eklentisinin yerine geçen bir çözüm olarak düşünülebilir.





Uzmanlık Alanları;

• Filaman Sargı & COPV Tasarımı
• Süreç Entegrasyonu ve Otomasyonu
• Gelişmiş Kompozit Malzeme Modelleme



Mühendislik Alanları;

• Yapısal Analiz
• Isı Analizi
• Termal Yapısal Elektrik Manyetikleri
• Akışkan Yapısı Etkileşimi (FSI)
• Doğrusal ve Doğrusal Olmayan FEA
• Statik ve Dinamik Analiz
• Düşük ve Yüksek Hız Dinamikleri
• Gelişmiş FEA
• Düzleştirilmiş Parçacık Hidrodinamiği
• Hava patlaması
• Birleştirilmiş Lagrange Eulerian
• Çok Gövdeli Dinamikler
• Yorulma ve Dayanıklılık Analizi
• Zemin ve Geoteknik
• Kompozit Malzemeler
• Lineer Dinamik - Titreşim
• Bilirkişi – Kaza Soruşturması
• Mühendislik Kritik Değerlendirmesi (ECA)
• Simülasyon Süreç Otomasyonu
• Abaqus Eklenti Geliştirme – Python
• Risk Bazlı Denetim, Arıza ve kırılma mekanizmaları, FEA Analizine Dayalı Kod Kontrolleri, Şekil Optimizasyonu – Tosca, Hizmet Değerlendirmesine Uygunluk (FFS), Parametrik Optimizasyon – Görüş ve Sorun kaynağı çözümlemesi

Uzay ve savunma, ulaşım ve hareketlilik, mimarlık, mühendislik ve inşaat, enerji, proses ve tesisler, deniz ve açık deniz, doğal kaynaklar, tüketim malları ve perakende, ambalajlı tüketici ürünleri, yüksek teknoloji, endüstriyel ekipman ve yaşam bilimleri gibi çeşitli farklı sektörlerde uygulama alanları bulunmaktadır.

WoundSim, basınçlı kapların hızlı tasarımını ve simülasyonunu sağlayan kapsamlı bir yazılımdır. Başlıca özellikleri;

Kapsamlı ve bağımsız bir kullanıcı arayüzüne sahiptir.

Kullanıcı arayüzü kısa sürede yanıt vererek tasarım süresini hızlandırır.

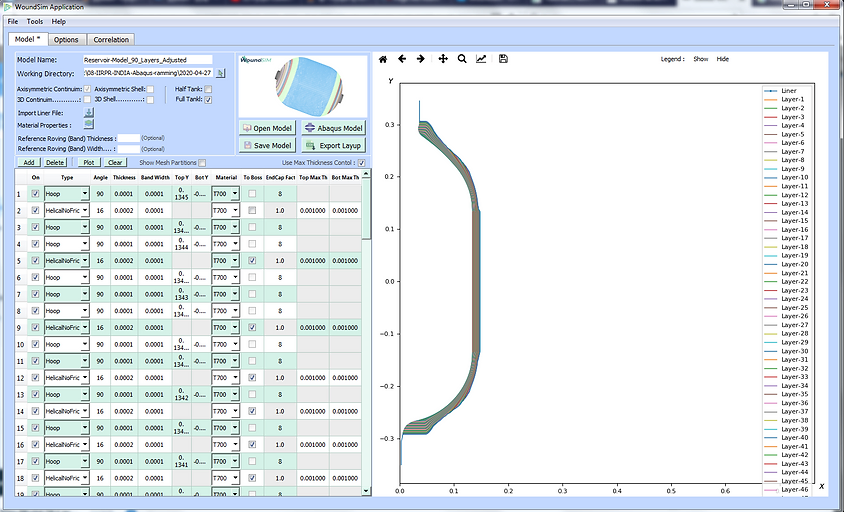

Katmanların şeklinin hızlı bir şekilde değiştirilmesine izin vererek, kapsamlı ve iyi seçilmiş tasarım parametrelerine sahiptir.

Minimum FE bilgisi ile tam otomatik FEA modelleri simülasyonları üretebilir.

Katman seçimine ve kesişim tespitine izin veren akıllı yerleşim sağlama.

Parametrik tasarım optimizasyonu için test yeteneklerinin tasarımı.

Abaqus yazılımıyla tam uyumludur. Özel malzeme çıktılarını sonradan işlemek için Fortran derleyicisine gerek duymadan çalışır.

Filament sarma yazılımı ile uyumludur.

Üretilen rezervuar (depolama) ölçümleriyle kalibrasyonu ve korelasyonu modeller.

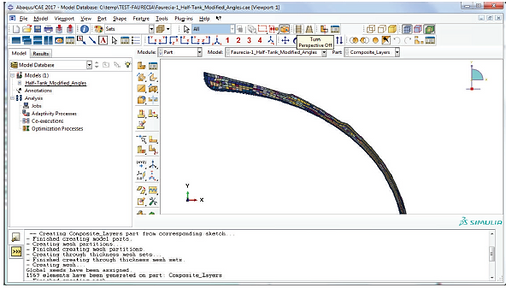

WoundSIM'den FEA Modeline

WindSIM  arayüzüne yerleşim tanımı ve görselleştirmeden sonra, kullanıcılar ilgili simülasyonları gerçekleştirmek için rezervuar geometrisini ve uyan FEA modellerini üretebilir. Tıpkı WCM elentisi gibi, oluşturulan Abaqus modelleri çalışmaya hazırdır ve şunları içerir;

Katman geometrisi ve bölümleri

Temiz rezervuar ağ sistemleri oluşturma

Dönüştürülen malzeme özellikleri

Ambara göre atanan bölümler

Bu simülasyon modelleri, bir seri simülasyonda tüm talep edilen rezervuar gereksinimlerini doğrular.

Statik ve Dinamik Patlama Basıncı

Termal Genleşme

Dinamik Düşme testleri ve etkileri

Çevrimsel ve yorulma değerlendirmesi

ABAQUS Results

WoundSIM, işlem sonrası kompozit katmanları arıza tahmini içeren gelişmiş metaryel seçeneklerini içerir.

Önceden derlenmiş kullanıcı alt programı, sarım açıları, fiber ve matris gerilimleri ve gerinimleri, hasar parametreleri ve kompozit astar arayüzü hasarı gibi gelişmiş çıktılara erişim sağlar.

WoundSIM'den Abaqus'a arayüzü, tıpkı WCM eklentisinde bulunanlar gibi, özel yol ve kontur çizme araçları gibi bir dizi kusursuz son işleme yeteneği sağlar.

Parametrik Kompozit Sargılı Basınçlı Kaplar Modelleme

WoundSIM, kompozit rezervuar tasarımcıları ve simülasyon mühendisleri için çeşitli yeteneklere izin veren gelişmiş mühendislik yetenekleri ve entegre algoritmalar sunar.

• Parametrik dizayn
• Deneyim tasarımı
• Toplu işlem
• Rezervuar geometrisi değişkenlik çalışması

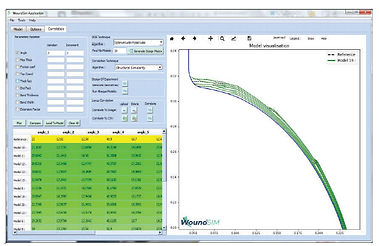

• Diğer sarma yazılımıyla korelasyon
• Rezervuar görüntü işleme
